小型履带式潜孔钻机 多功能凿岩钻孔机 便携式小型潜孔钻机

详情描述：

1、液压系统
  钻机通过液压变量油泵将发动机的机械能转化为液压能，并通过管路传递到两个定量液压马达，从而实现钻具的回转、加压和提升

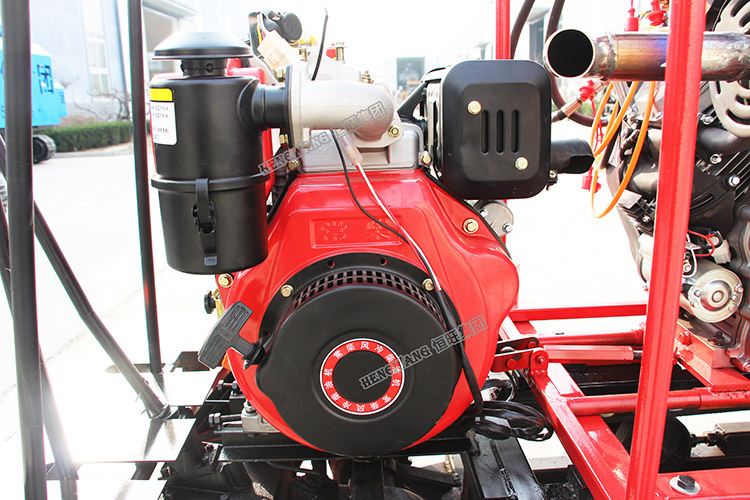

2、钻机发动机
  发动机总成作为钻机的动力源，通过联轴器来驱动液压油泵工作。采用国产隆鑫或美国科勒汽油机，保证动力输出。

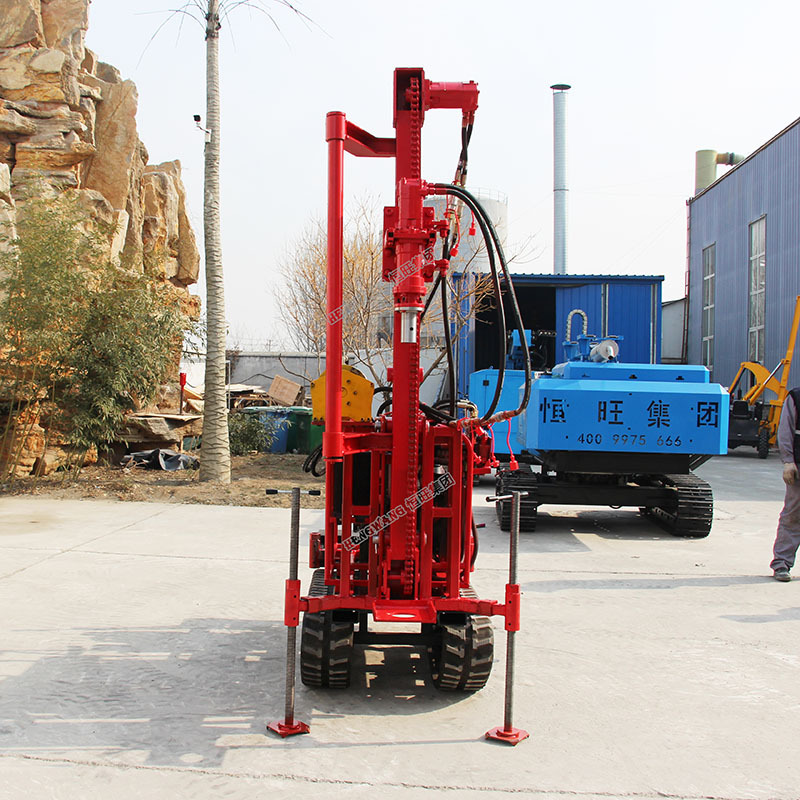

3、井架
  框架为铝合金材质，大大减少了机器自身的重量，便于工人搬运。井架作为动力头和加压马达的支架及导轨，承受钻井过程中所产生的轴向力和旋转扭矩。

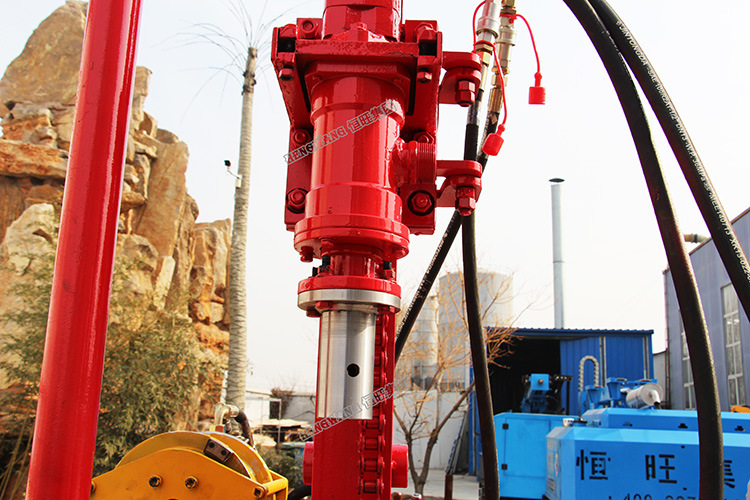

4、动力头作用和结构
  加大动力头主要是用来驱动钻具旋转，将扭矩经钻杆传递至钻头，配合钎头的冲击和系统加压力，达到钻井目的。液压马达轴与中心管通过平键连接进而驱动钻具来实现旋转。
5、散热器
  散热器总成由散热器、风扇和直流电机等组成。在钻机工作时液压系统将产生大量的热能，通过直流电机驱动独立风扇，以吸风的形式来冷却散热器内循环的液压油，来保证液压系统的正常工作。

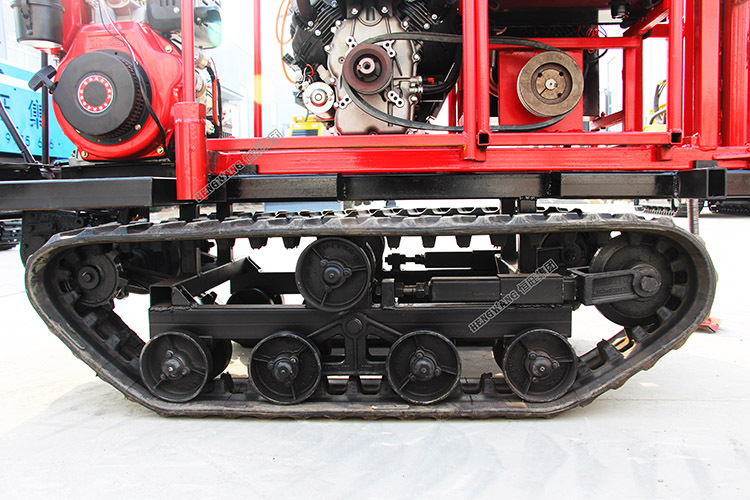

6、履带行走
  底盘采用一吨橡胶履带底盘，减轻了自身重量的同时也保证了稳定性和地形适应性，而且不会像钢履带一样会压坏路面：行走靠单独柴油机提供动力，操作方便。
7、潜孔冲击器
  潜孔冲击器是山地钻机空气钻井的主要钻具，它是利用压缩空气使潜孔冲击器活塞产生往复运动带动钎头实现凿岩钻井。该钻具结构简单，凿岩效率高，使用维护方便。

机型
HW-S30-L
钻孔深度
0-50
钻孔方法
空气震击钻孔
螺旋钻井及泥浆泵钻孔（备选）
钻孔（成孔）直径mm
空气震击钻孔
岩石地层70-160，松散底层75-95
泥浆钻孔
75-90
钻杆（直径*长度）
空气震击钻机mm
60*1500
泥浆钻孔mm
动力头
额定扭矩N.M
800-900
转速范围r/min
0-135
钻机加压及提升功能
给进加压力N
5500-6000
钻具提升力KN
12-16
钻具升降速度m/s
0.71-0.81
主机发动机功率HP/转速m/s
27/3600
液压系统
流量L/min
0-60
工作压力Mpa
20
适配空压机组
机型/配置数量
螺杆式/1组
风量m3/min
3.8
工作压力Mpa
0.8
发动机功率HP/转速r/min
35/3600
