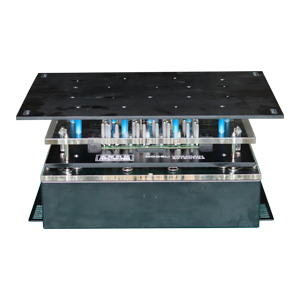

针床治具-ICT测试治具

详情描述：

针床，又称ICT测试治具，是电子产品制造领域用于电路板检测的非标准测试辅助夹具。其主要功能是通过电性能测试在线识别电路网络的开短路、焊接异常及元器件缺陷，广泛应用于电路板生产工序的故障定位
该夹具分为单面与双面结构，采用压克力、电木或FR-4材质制作，支持依据Gerber文件生成高精度钻孔数据。通过探针阵列接触电路板测试点，可定量测量电阻、电容参数，并验证二极管、集成电路功能。其气动翻盖式结构、浮板定位技术能适应BGA锡球焊接测试，zui小探针间距达0.5mm。兼容主流测试机型，支持自动生成测试程序，部分型号测试速度可达20秒/块，适用于工业自动化批量检测。需根据PCB实物或图纸定制测点布局，具有专用性和非标准化特性
